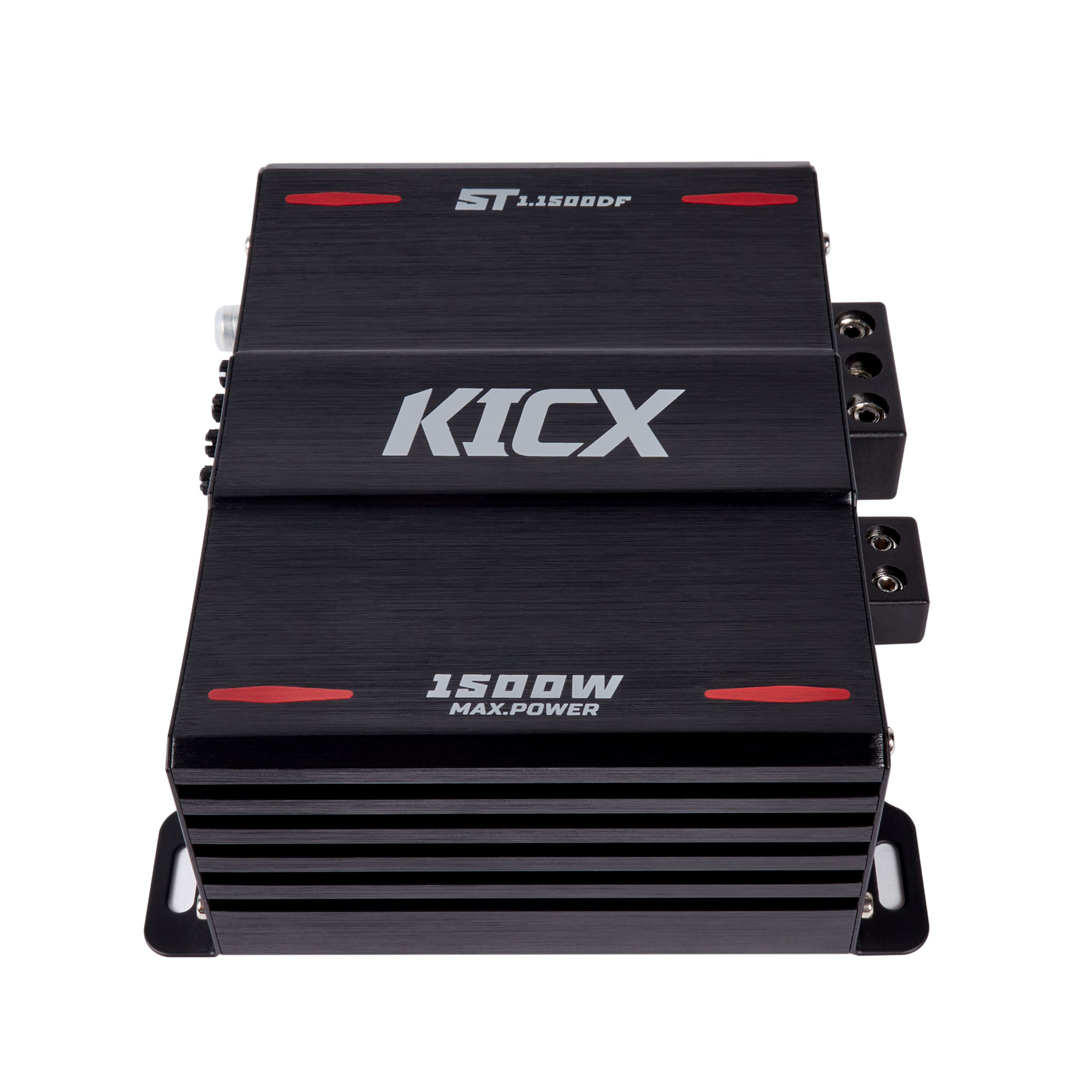

ST-1.1500DF

logo

ST-1.1500DF

1-канальные усилители
Широкополосный моноблок ST–1.1500DF – это универсальное решение, как для построения мощных фронтальных решений с использованием эстрадной акустики, так и для повседневного использования с сабвуфером.

Технические характеристики

  • Класс-D
  • Количество каналов-1
  • Номинальная мощность — 4 OмВт650 × 1
  • Номинальная мощность — 2 OмВт1050 × 1
  • Номинальная мощность — 1 OмВт1500 × 1
  • Диапазон частотГц10–20000
Полные технические характеристики

Класс D
RMS: Мощность при 4Ω 650 × 1
RMS: Мощность при 2Ω 1050 × 1
RMS: Мощность при 1Ω 1500 × 1

АкцияАртикул: 2069122
14 290 руб. 11 990 руб.
Шт. В корзину

  • icoДоставка и оплата
Официальная гарантия: 12 месяцев
Широкополосный моноблок ST–1.1500DF – это универсальное решение, как для построения мощных фронтальных решений с использованием эстрадной акустики, так и для повседневного использования с сабвуфером. Супер компактный размер: всего 147 мм в длину, позволяют разместить данный усилитель в любом удобном месте автомобиля. Стабильная и надёжная работа с высоким КПД до 85%. Большая мощность чистого сигнала позволяет использовать данный усилитель с большинством сабвуферов, представленных в ассортименте KICX, а также с несколькими парами эстрадных динамиков из линеек Headshot, LL или Gorilla Bass. Встроенные защитные системы: от короткого замыкания, перегрева и перегрузки. Терминалы питания под 2Ga и акустические под 8Ga для удобства коммутации.
Основные
  • Область применения для сабвуфера
    -
    да
  • Область применения широкополосный
    -
    да
  • Класс
    -
    D
  • Количество каналов
    -
    1
  • Номинальная мощность — 4 Oм
    Вт
    650 × 1
  • Номинальная мощность — 2 Oм
    Вт
    1050 × 1
  • Номинальная мощность — 1 Oм
    Вт
    1500 × 1
  • Диапазон частот
    Гц
    10–20000
  • Коэффициент гармоник
    %
    0,1
  • Отношение сигнал-шум
    дБ
    85
  • Дистанционный регулятор пульт ДУ
    -
    Есть
Фильтры / DSP
  • ФВЧ / Крутизна спада
    Гц/дБ/окт
    10–1000/12
  • ФНЧ / Крутизна спада
    Гц/дБ/окт
    50–20000/12
  • Полосовой фильтр / Крутизна спада
    Гц/дБ/окт
    10–20000
Коммутация
  • Входы (RCA)
    -
    2
  • Чувствительность входа
    В
    0,3–9
Питание
  • Рабочее напряжение питания
    В
    9–15
  • Задержка включения
    сек
    8
  • Ток холостого хода
    А
    1
  • Силовые терминалы
    Ga/мм²
    2/35
  • Акустические терминалы
    Ga/мм²
    8/8,35
  • Защита от перегрузки
    -
    Есть
Габариты
  • Размер по высоте
    мм
    64
  • Размер по ширине
    мм
    155
  • Размер по длине
    мм
    147
Информация
  • Разработано
    -
    Россия
  • Страна производства
    -
    Китай

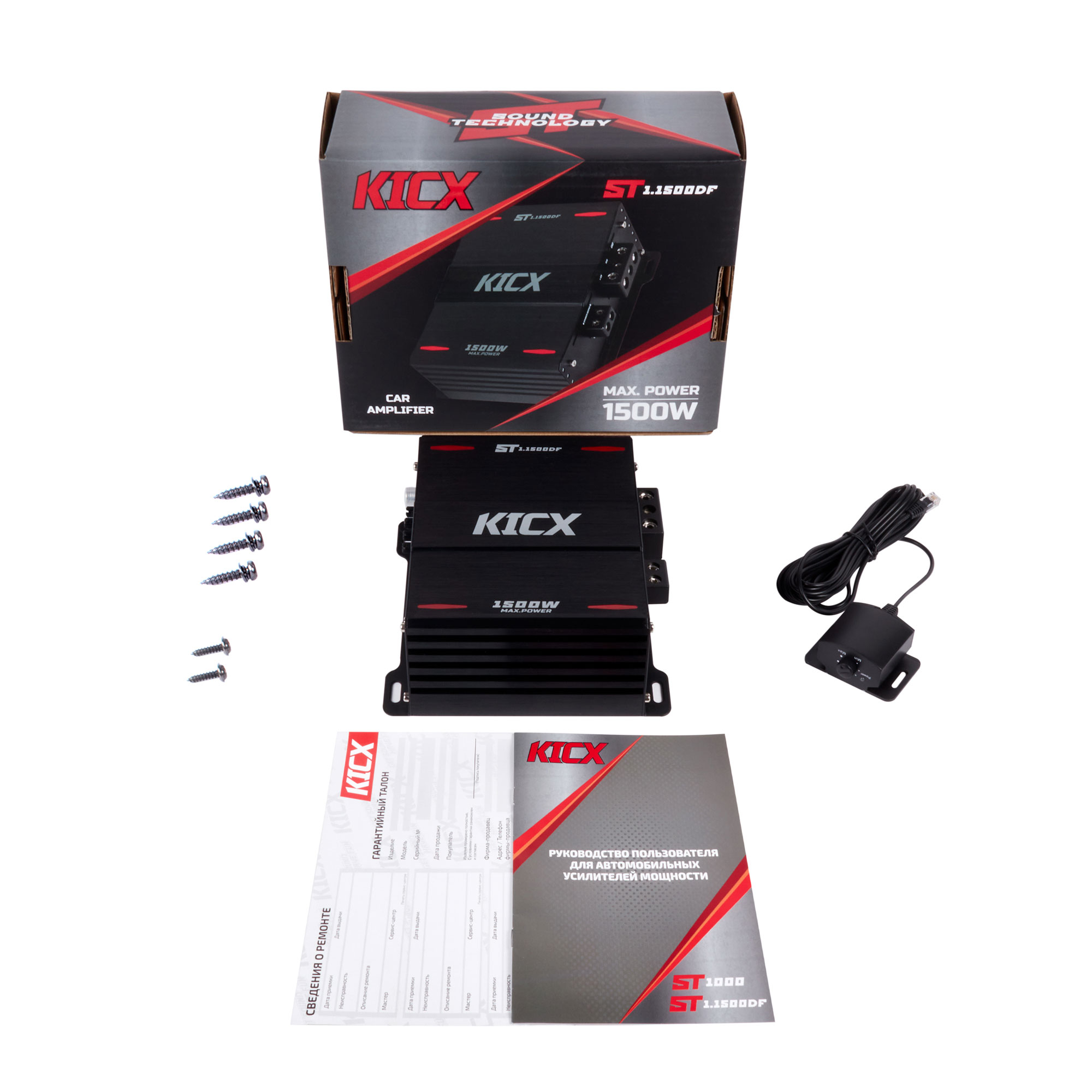

  • Комплектация
    -
    Усилитель, коробка, инструкция, гарантийный талон, саморезы для инсталляции
  • Гарантийный срок
    -
    12 месяцев

Написать отзыв

Нет отзывов

Коробочка с мощностью
Тест сверхкомпактного мощного 1-канального усилителя Kicx ST-1.1500DF
Сегодня, наверное, уже ни у кого не вызывает сомнений, что автозвук движется от больших «плит» в сторону компактного усилительного звена. Посмотрите на этого малыша – несмотря на скромные размеры, силовой потенциал у него переваливает далеко за киловатт. И да, полная полоса для него – тоже не проблема (у некоторых компактных «бразильцев» с этим бывают трудности). В общем, усилитель, определённо, заслуживает внимания.

И что самое интересное, предлагается он по весьма умеренной цене. Даже с учётом нынешних курсов, роста издержек, логистических изменений и всего такого прочего.





Первое знакомство, конструктивные особенности

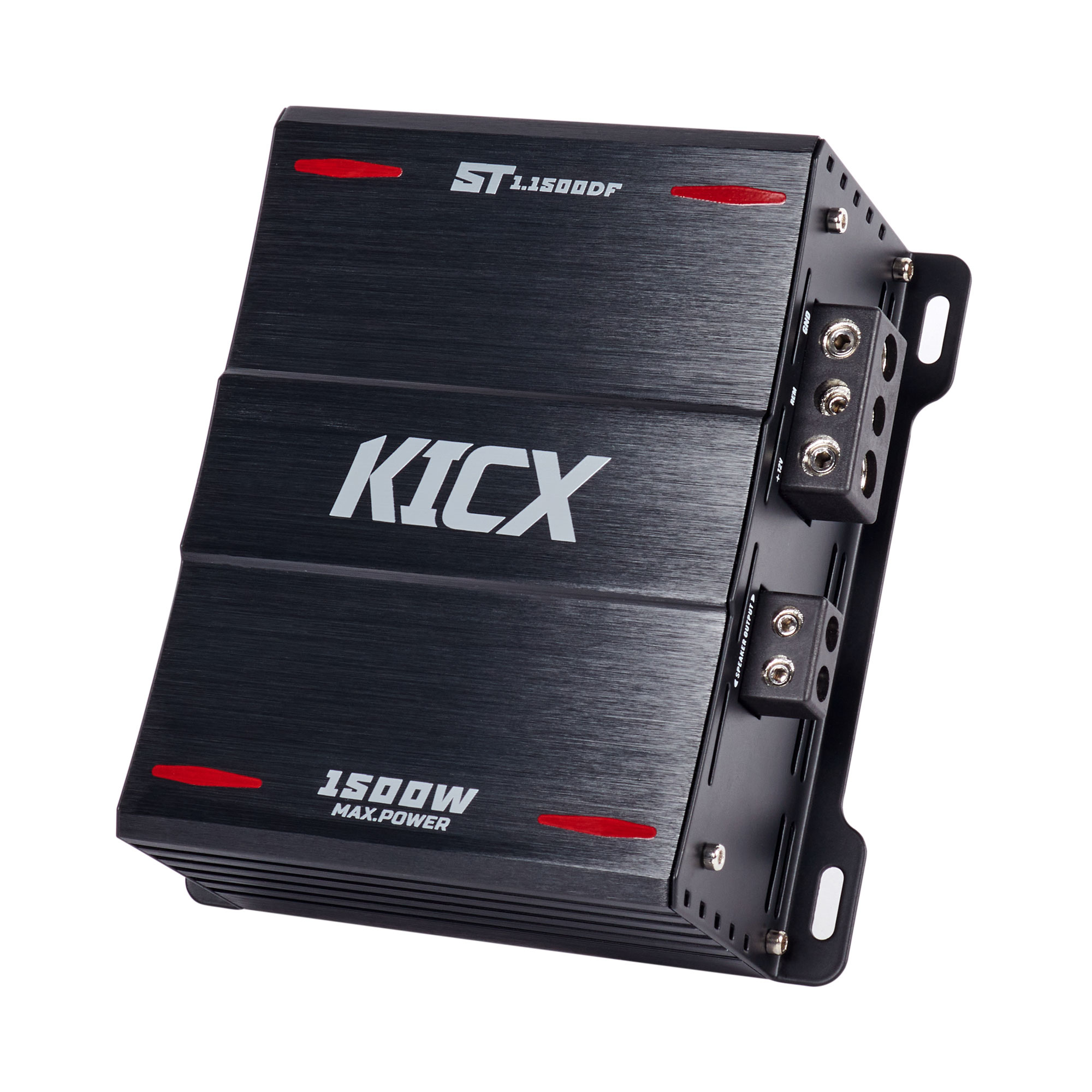

Размеры усилителя – всего 14,5 х 15,5 х 6,5 см. И это уже с ушами крепления. В комплект входит проводной регулятор уровня.

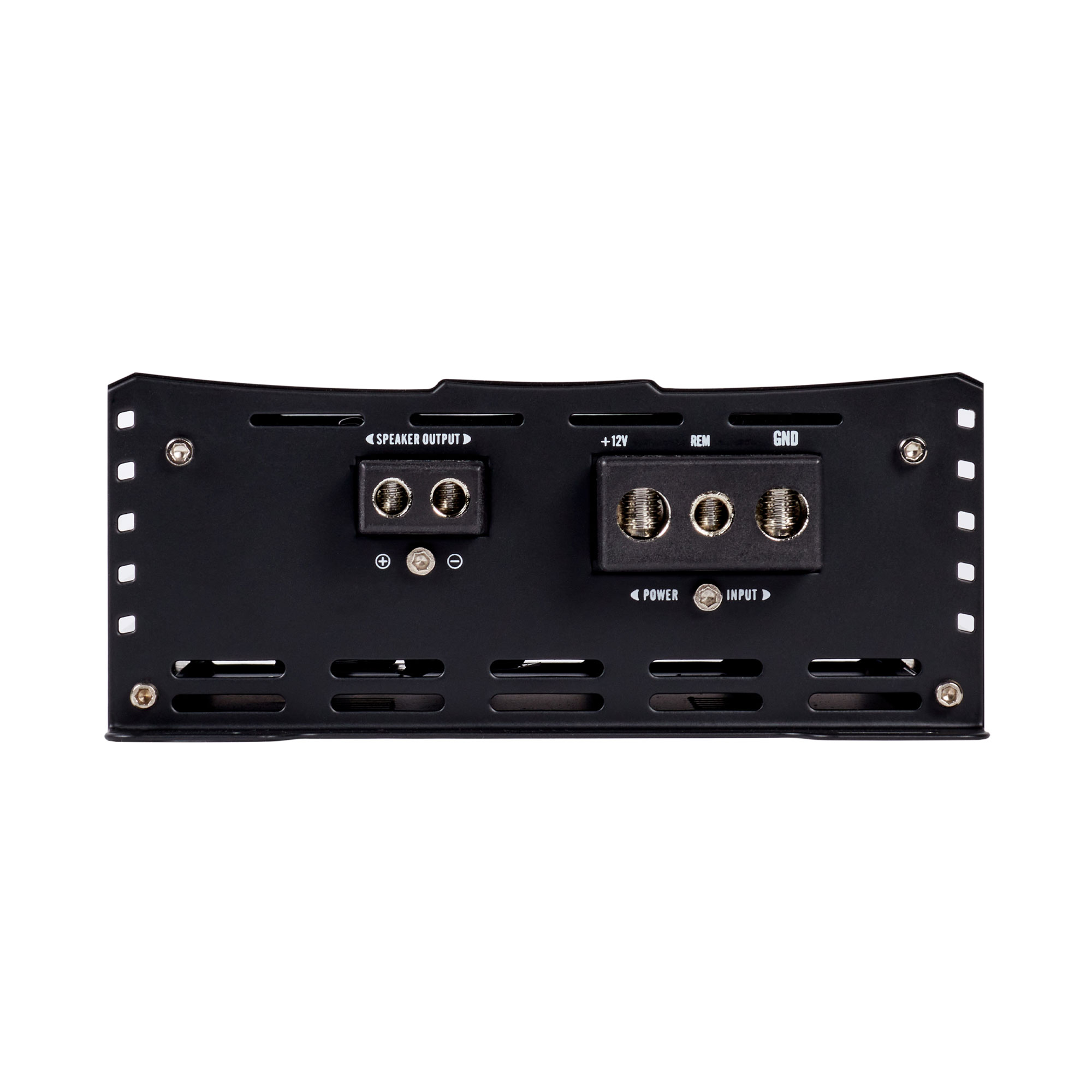

Компоновка стандартная – двусторонняя. Выходные и силовые терминалы могут принять кабель довольно серьёзного сечения – до 8 Ga и 2 Ga, соответственно.

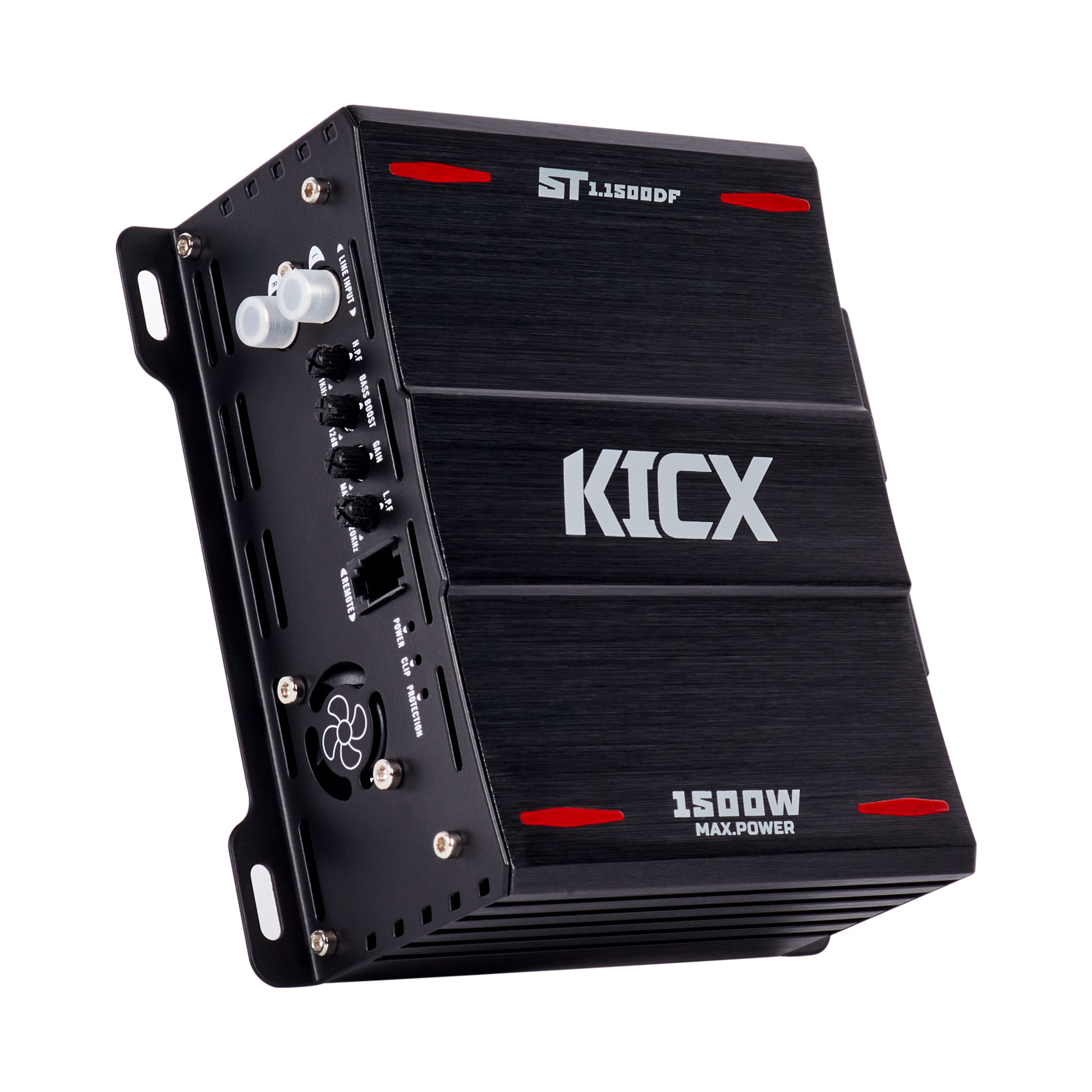

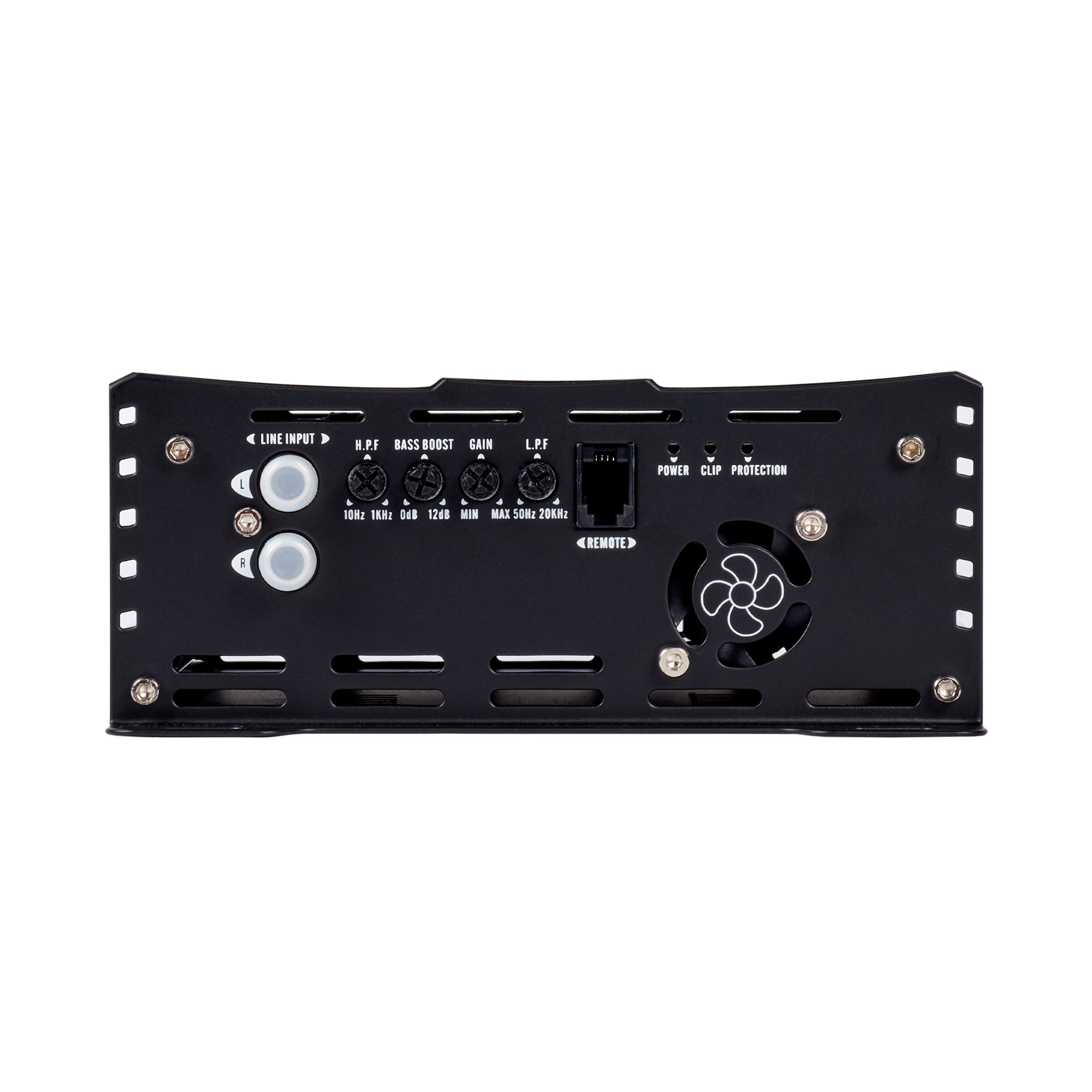

Регулировки выполнены выступающими «крутилками», которые позволяют обойтись без отвёртки. Удобно, главное потом ничего не задеть.





Фильтры верхних и нижних частот не отключаются, но диапазоны регулировок позволяют получить полосу от 10 Гц до 20 кГц. Насколько это соответствует действительности – посмотрю на измерениях.





С обеих сторон имеются окна охлаждения, воздух внутри корпуса принудительно прогоняется небольшим кулером. В принципе, усилитель в ходе теста не особо нагревался, что говорит о хорошем КПД. Запишем в плюсы.





Система защиты довольно шустро срабатывает на нештатные ситуации (довелось случайно убедиться по ходу измерений). Плюс имеется индикатор клиппирования – для такой выходной мощности он весьма актуален.

Теперь начинка. Самые термонагруженные элементы – силовые выходные ключи и ключи блока питания – разместились по противоположным сторонам корпуса.





Блок питания занял львиную долю корпуса. На его фоне даже дроссель выходного фильтра выглядит как-то сиротливо приютившимся в сторонке.





Во входной части используются счетверённые TL084. Замечен чип PIC16F1829 – очень похоже, сигналом в части усиления рулит именно он.





Измерение параметров и характеристик



Начну с фильтров. Несмотря на огромные пределы регулировок, характеристики стабильны – крутизна и добротность не плавают. Зачёт. Правда, нижний предел настройки ФНЧ оказался выше 100 Гц, хотя было обещано 50 Гц. Так что при использования усилителя в сабовом звене придётся «рулить» исключительно настройками ГУ или процессора.





При оценке фильтров обратил внимание на АЧХ на верхних частотах – небольшой подъём и последующий спад. Оценил, что происходит при этом с фазой сигнала. А она, к слову, с повышением частоты заметно смещается – к 20 кГц разворачивается на все 180 градусов. И это, судя по всему, результат работы ФНЧ на входе, а не выходного фильтра, потому что на нагрузку 4 и 2 Ом фаза сигнала ведёт себя абсолютно одинаково.





Теперь к анализу усилительной части. Фоновые шумы умеренные, на малых уровнях сигнала никаких значимых артефактов в выходном сигнале нет. При повышении уровня полезного сигнала появляется больше гармоник, но спектр не превращается в расчёску. Нормально.





Спектры интермодуляционных искажений (при подаче на вход не просто синусоиды, а двухчастотного сигнала) уже более задиристые. Но тенденция та же – уровень гармоник с повышением их порядка заметно спадает.





Характер искажений практически одинаков по всему частотному диапазону, что даже немного неожиданно. Чаще бывает, что на нижних и верхних частотах искажения выше, чем на средних. Это и на 4-омной, и на 2-омной нагрузке. Разве что в первом случае преобладает вторая гармоника, а во втором – третья (характеристики сняты при выходной мощности около 10 Вт)





Уровень искажений для столь мощного усилителя очень умеренный. На 4-омной нагрузке при рабочих мощностях – вообще порядка сотых долей процента. Да и на 2-омной не переваливает 0,2% вплоть до начала ограничения сигнала.





Ограничение сигнала наступает чуть раньше, чем обещает описание (по крайней мере, при измерении как для широкополосного усилителя – на 1 кГц), но ненамного. В любом случае получить от такого малыша под киловатт на 2 Ом – ни разу не хило.

Мощностные параметры Kicx ST-1.1500DF (измерение на 1 кГц):

  • Работа на 4 Ом, номинальная выходная мощность (THD=1%) – 608 Вт
  • Работа на 4 Ом, максимальная выходная мощность (THD=10%) – 647 Вт
  • Работа на 4 Ом, коэффициент гармонических искажений (P=0,1Pmax) <0,04%
  • Работа на 2 Ом, номинальная выходная мощность (THD=1%) – 915 Вт
  • Работа на 2 Ом, максимальная выходная мощность (THD=10%) – 965 Вт
  • Работа на 2 Ом, коэффициент гармонических искажений (P=0,1Pmax) <0,12%



Получить график КГИ от мощности на 1-омной нагрузке не удалось – лабораторный блок питания не позволил (Audison Symbatt 100). Но замечу, что на 1 Ом токопотребление усилителя оставалось адекватным, а это значит, что КПД на такой нагрузке не снижается, усилитель работает стабильно (в отличие от очень многих моноблоков). Порой этот вывод важнее получения конкретных циферок.

А что по звуку? Итоги теста и три возможных применения усилителя



В сабвуферном звене Kicx ST-1.1500DF показал себя хорошо. По случаю была возможность проверить его на 4-омном сабе (как раз после недавнего теста возвратить ещё не успел) – контроль достаточный, бас плотный, без рыхлости. 2-омного и 1-омного сабов под рукой не оказалось, но измерения не обещают каких-то проблем на такую нагрузку. В общем, можно смело использовать в басовом звене самого разного толка – от систем типа «хочу много баса» до систем в ограниченном бюджете с намёком на SQ.

Второй вариант использования – мидбасовое звено. Парочка таких усилителей закроет вопрос даже с самыми «тугими» динамиками. Этот диапазон Kicx передаёт энергично, даже как-то упруго. Так что можно иметь ввиду.

В СЧ/ВЧ диапазоне усилитель жестковат по меркам SQ, но чем-то напоминает звучание некоторых сценических усилителей – напористое, энергичное. Так что его можно смело рассматривать в громкие системы, когда требуется ломовая мощность – те же «бразильские стены», громкие «фронты», «тылы» и прочие большие массивы динамиков.

  • Компактный, но для своих размеров удивительно мощный
  • Высокий КПД даже на низкоомную нагрузку
  • Умеет работать в широкую полосу
  • Широкие диапазоны регулировки фильтров



  • С такими диапазонами сложно точно настроить частоту фильтров
  • Нижний предел настройки ФНЧ высоковат
